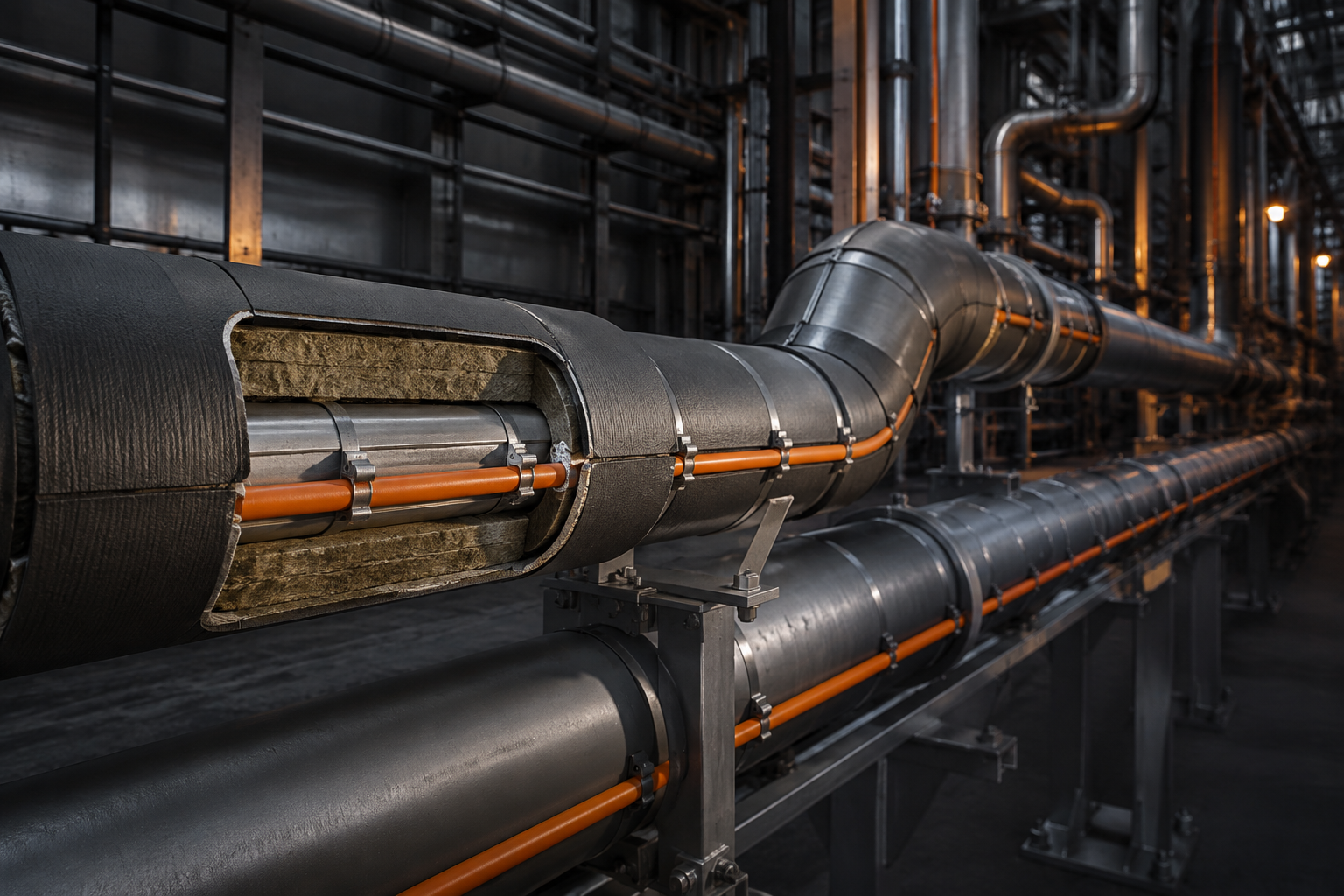

Endüstriyel Boru İzolasyonu ve Heat Tracing
Endüstriyel boru izolasyonu ve heat tracing, proses hatlarında sıcaklık kontrolünü birlikte sağlar. Heat tracing sistemi boruya aktif ısı verir. İzolasyon ise bu ısının dış ortama kaçmasını sınırlar. Bu nedenle teknik ekip iki sistemi ayrı değil, aynı mühendislik hesabının parçaları olarak ele alır. Özellikle kimya, enerji, gıda, petrokimya ve üretim tesislerinde doğru planlama proses sürekliliğini doğrudan etkiler.
Boru hattındaki ürün sıcaklığı düştüğünde akış yavaşlar, viskozite yükselir ve bazı ürünler kristalleşir. Ayrıca su hatlarında donma riski oluşur. Buna karşılık doğru ısıtıcı kablo gücü ve uygun izolasyon kalınlığı sıcaklığı daha dengeli tutar. Sensör ve kontrol panosu da sistemi gerçek ihtiyaca göre yönetir. Bu rehberde boru izolasyonu ile heat tracing sisteminin birlikte nasıl planlandığını, hangi teknik verilerin hesaba girdiğini ve uygulamada hangi detayların önem taşıdığını inceleyebilirsiniz.
İçindekiler
- Boru izolasyonu ve heat tracing neden birlikte planlanır?
- Isı kaybı hesabı nasıl yapılır?
- Isıtıcı kablo ve izolasyon kalınlığı nasıl seçilir?
- Vana, flanş ve özel ekipman bölgeleri nasıl planlanır?
- Sensör, kontrol panosu ve zon yapısı nasıl kurulur?
- Montaj ve bakım sürecinde hangi detaylar önem taşır?
- Sıkça Sorulan Sorular
Boru İzolasyonu ve Heat Tracing Neden Birlikte Planlanır?
Heat tracing sistemi boru yüzeyine kontrollü ısı aktarır. Ancak izolasyon yoksa bu ısı kısa sürede dış ortama kaçar. Özellikle açık sahada çalışan uzun boru hatlarında rüzgâr ve düşük hava sıcaklığı ısı kaybını hızlandırır. Bu nedenle teknik ekip önce hattın ısı kaybını hesaplar. Ardından kablo gücünü ve izolasyon kalınlığını aynı proje içinde belirler. Böylece sistem gereksiz elektrik tüketmez ve hedef sıcaklığı daha kısa sürede korur.
İzolasyon aynı zamanda sıcaklık dağılımını dengeler. Metal boru yüzeyi ısıyı hızlı taşır, fakat çevre koşulları bu enerjiyi sürekli çeker. Doğru yalıtım katmanı bu kaybı sınırlar. Sonuç olarak ısıtıcı kablo daha düzenli çalışır. Ayrıca boru boyunca sıcaklık farkı azalır. Bu yapı özellikle viskoz ürün, yağ, reçine, kimyasal ve proses sıvılarında daha kararlı akış sağlar.
Isı Kaybı Hesabı Nasıl Yapılır?
Isı kaybı hesabı, doğru sistem tasarımının temelini oluşturur. Teknik ekip boru çapını, hat uzunluğunu, ürün sıcaklığını ve minimum dış ortam sıcaklığını inceler. Ayrıca izolasyon malzemesinin ısı iletim katsayısını ve kalınlığını hesaba katar. Rüzgâr etkisi, dış ortam koşulları ve boru yüzey alanı da toplam kaybı doğrudan değiştirir. Bu veriler, metre başına gerekli ısıtma gücünü ortaya çıkarır.
Hesap yalnızca düz boru üzerinden ilerlemez. Vana, flanş, dirsek ve bağlantı parçaları daha fazla metal kütle taşır. Bu nedenle bu bölgeler ana hatta göre daha yüksek ısı kaybı oluşturur. Teknik ekip bu ekipmanları ayrı hesaplar ve ek kablo metrajı planlar. Böylece sistem boru boyunca daha homojen sıcaklık sağlar. Sonuç olarak doğru ısı kaybı hesabı, hem enerji tüketimini hem de ilk yatırım maliyetini dengeler.
Isıtıcı Kablo ve İzolasyon Kalınlığı Nasıl Seçilir?
Isıtıcı kablo seçimi, hattın gerçek sıcaklık ihtiyacına göre şekillenir. Teknik ekip hedef sıcaklığı ve minimum ortam sıcaklığını karşılaştırır. Ardından gereken watt değerini hesaplar. Kendinden regüleli kablo sıcaklığa göre güç değişimi sağlar. Sabit wattlı kablo ise sabit güç çıkışı sunar. Bu nedenle ekip proses koşullarına göre uygun kablo tipini belirler.
İzolasyon kalınlığı da aynı hesap içinde yer alır. Taş yünü, cam yünü ve elastomerik kauçuk gibi malzemeler farklı ısı iletim değerleri taşır. Kalınlık arttıkça ısı kaybı azalır, ancak yatırım maliyeti yükselir. Bu nedenle teknik ekip gereğinden kalın izolasyon kullanmaz. Bunun yerine kablo gücü ile izolasyon kalınlığını birlikte optimize eder. Böylece sistem daha düşük enerjiyle hedef sıcaklığı korur.
Vana, Flanş ve Özel Ekipman Bölgeleri Nasıl Planlanır?
Vana ve flanş bölgeleri heat tracing sisteminin en kritik noktaları arasında yer alır. Bu ekipmanlar boruya göre daha büyük metal kütle taşır ve daha fazla ısı kaybeder. Ayrıca bakım sırasında sökme işlemi gerekir. Bu nedenle teknik ekip kablo yerleşimini bakım erişimini engellemeyecek şekilde planlar. Ek kablo metrajı da bu bölgelerde sıcaklık dengesini korur.
İzolasyon tarafında sökülebilir ceket çözümleri büyük avantaj sağlar. Vana ve flanş ceketi, bakım sırasında hızlı erişim sunar ve tekrar montajı kolaylaştırır. Bunun yanında pompa, filtre ve özel bağlantı parçaları da ayrı değerlendirme ister. Sonuç olarak teknik ekip boru hattını tek parça olarak görmez. Her kritik ekipmanı kendi ısı kaybı ve bakım ihtiyacı üzerinden planlar.
Sensör, Kontrol Panosu ve Zon Yapısı Nasıl Kurulur?
Sensörler sistemin gerçek sıcaklık değerini takip eder. Boru yüzey sensörü hat sıcaklığını ölçer. Ortam sensörü dış hava koşullarını izler. Kontrol panosu bu verileri kullanarak ilgili heat tracing zonunu çalıştırır. Böylece sistem sürekli enerji tüketmez. Ayrıca her hat aynı sıcaklık ihtiyacını taşımadığı için zon kontrolü büyük önem taşır.
Teknik ekip benzer sıcaklık ihtiyacına sahip hatları aynı zona dahil eder. Kritik proses hatları ise bağımsız kontrol altında kalır. Bu yapı enerji yönetimini kolaylaştırır ve bakım süresini azaltır. Ayrıca sigorta, kontaktör ve kaçak akım koruması elektrik güvenliğini güçlendirir. Sonuç olarak iyi tasarlanmış kontrol sistemi, heat tracing ve izolasyon yatırımının verimini doğrudan artırır.
Montaj ve Bakım Sürecinde Hangi Detaylar Önem Taşır?
Montaj öncesinde teknik ekip boru yüzeyini kontrol eder ve kablo güzergâhını netleştirir. Ardından kabloyu uygun sabitleme elemanlarıyla boruya bağlar. Kablo, vana ve flanş bölgelerinde ek sarım alır. Sensör de gerçek boru sıcaklığını doğru okuyacak konumda yer alır. Sonrasında izolasyon katmanı kabloyu tamamen örter ve dış kaplama sistemi nemden korur.
Bakım süreci sistem ömrünü doğrudan etkiler. Teknik ekip sezon öncesi kablo direnç değerlerini, sensörleri ve pano elemanlarını kontrol eder. Ayrıca izolasyonda ezilme, su alma veya mekanik hasar varsa sorunu giderir. Nem alan izolasyon ısı kaybını artırır ve kablonun daha uzun süre çalışmasına neden olur. Bu nedenle düzenli bakım enerji tüketimini ve arıza riskini azaltır.
Sıkça Sorulan Sorular
Boru izolasyonu olmadan heat tracing yeterli olur mu?
Heat tracing kablosu ısı üretir, fakat izolasyon yoksa bu ısı hızla dış ortama kaçar. Bu nedenle sistem daha uzun süre çalışır ve enerji tüketimi yükselir. İzolasyon, üretilen ısıyı boru üzerinde tutar. Böylece kablo hedef sıcaklığı daha dengeli korur.
Isı kaybı hesabında hangi veriler kullanılır?
Teknik ekip boru çapını, hat uzunluğunu, ürün sıcaklığını ve minimum ortam sıcaklığını inceler. Ayrıca izolasyon kalınlığını ve malzeme tipini hesaba katar. Vana, flanş ve bağlantı parçaları da ayrı ısı kaybı oluşturur. Bu nedenle ekip bu noktaları ayrıca hesaplar.
Hangi ısıtıcı kablo tipi tercih edilir?
Teknik ekip proses sıcaklığına ve hat yapısına göre kablo tipini belirler. Kendinden regüleli ve sabit wattlı kablolar farklı uygulamalarda öne çıkar. Seçim sırasında toplam güç, sıcaklık aralığı ve kontrol yapısı birlikte değerlendirilir.
İzolasyon kalınlığı neden önemlidir?
İzolasyon kalınlığı doğrudan ısı kaybını etkiler. Kalınlık yetersiz kalırsa sistem daha fazla enerji harcar. Buna karşılık gereğinden kalın izolasyon yatırım maliyetini artırır. Bu nedenle teknik ekip optimum kalınlığı hesaplar.
Vana ve flanşlar neden ayrı plan ister?
Vana ve flanşlar daha büyük metal kütle taşır. Bu nedenle boruya göre daha fazla ısı kaybı oluşturur. Ayrıca bakım sırasında sökme işlemi gerekir. Teknik ekip bu bölgelerde ek kablo ve sökülebilir izolasyon ceketi planlar.
Sensör sistemi enerji tüketimini nasıl azaltır?
Sensörler boru sıcaklığını ve ortam koşullarını takip eder. Kontrol panosu yalnızca ihtiyaç bulunan zonu çalıştırır. Bu nedenle sistem gereksiz enerji harcamaz. Zon kontrolü özellikle büyük tesislerde ciddi avantaj sağlar.
Mevcut boru hattına heat tracing ve izolasyon eklenir mi?
Teknik ekip mevcut hattı inceler ve yüzey durumunu kontrol eder. Ardından gerekli kablo gücünü ve izolasyon kalınlığını hesaplar. Mevcut vana, flanş ve bağlantı noktaları da proje içine girer. Böylece hat için uygun yeni sistem yapısı oluşur.
Boru izolasyonu ve heat tracing bakım ister mi?
Evet. Teknik ekip kablo, sensör, pano ve izolasyon durumunu düzenli olarak kontrol etmelidir. Özellikle dış ortam hatlarında su alma ve mekanik hasar riski yükselir. Düzenli bakım sistem performansını korur.
Sonuç ve İletişim
Endüstriyel boru izolasyonu ve heat tracing sistemi, proses sıcaklığını koruyan tamamlayıcı iki çözümdür. Heat tracing gerekli ısıyı üretir. İzolasyon ise bu ısının dış ortama kaçmasını sınırlar. Doğru ısı kaybı hesabı, uygun kablo gücü ve doğru izolasyon kalınlığı enerji tüketimini doğrudan etkiler.
Boru hattınız için doğru heat tracing gücünü, izolasyon kalınlığını ve kontrol sistemini planlamak için Cupower ile iletişime geçebilirsiniz.
