Isıtıcı Kablo (Heat Tracing) Sistemleri
Isıtıcı kablo sistemleri, boru hatları, tanklar, vanalar ve endüstriyel ekipmanlarda donmayı önlemek, ısı kaybını karşılamak ve proses sıcaklığını istenilen seviyede tutmak için kullanılan elektrikli ısıtma çözümleridir.
Heat tracing olarak da bilinen elektrikli ısı izleme sistemlerinde, uygun güçte seçilen ısıtıcı kablo ekipmanın yüzeyine uygulanır. Sensör, termostat veya kontrol panosu ile sıcaklık kontrol edilir; uygun izolasyon sistemiyle birlikte kullanıldığında enerji kaybı azaltılarak güvenli ve verimli bir sıcaklık yönetimi sağlanır.
CuPower olarak boru, tank, vana ve proses hatları için projeye özel ısıtıcı kablo seçimi, heat tracing sistem tasarımı, kontrol ekipmanları, izolasyon ve uygulama çözümleri sunuyoruz.
Isıtıcı Kablo (Heat Tracing) Nedir?

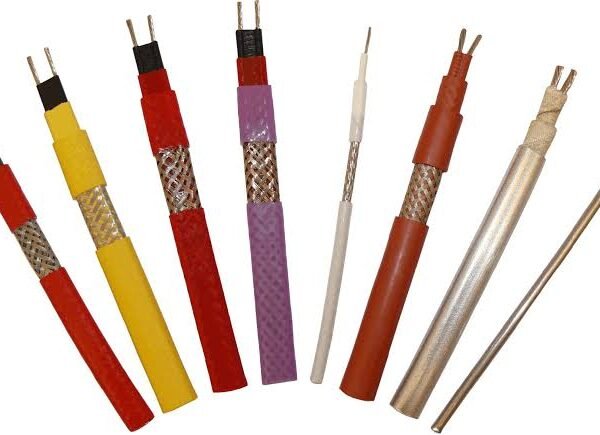

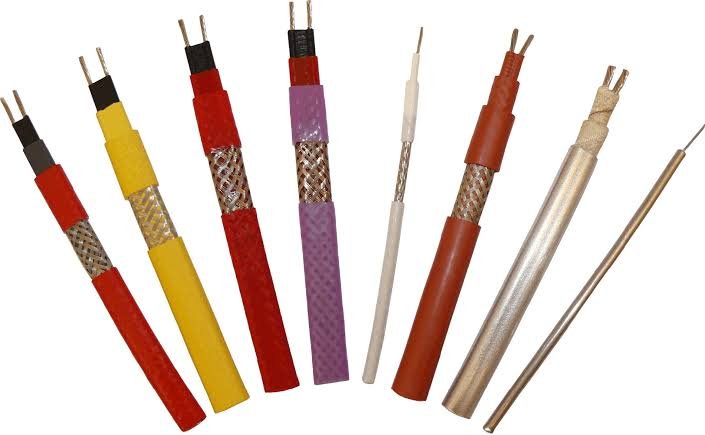

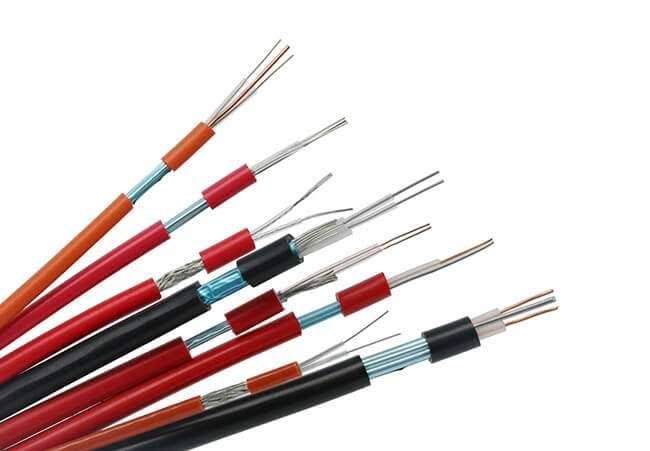

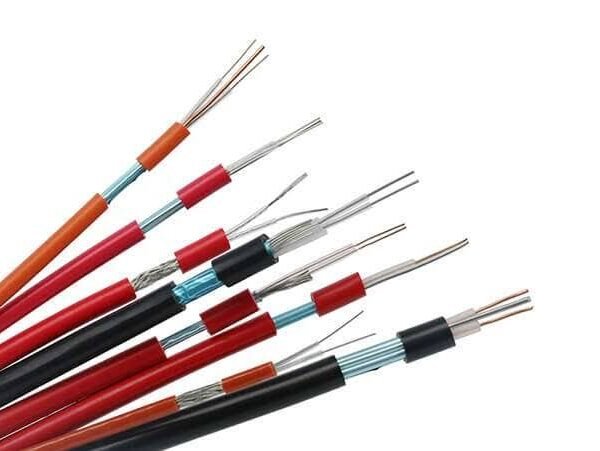

Isıtıcı kablolar, boru, tank, çatı, zemin ve endüstriyel uygulamalarda ısıtma sağlamak için kullanılan temel elemanlardır. Farklı yapı ve çalışma prensiplerine sahip çeşitli tipleri bulunmaktadır. Sabit güçlü (sabit wattlı) kablolar, belirli bir uzunluk boyunca sabit miktarda ısı üretir ve yapısı basittir; ucuzdur fakat boyu kısaltılamaz ve aşırı ısınma riski vardır. Kendinden regüleli (self-regulating) kablolar, ortam sıcaklığına göre ısı çıkışını değiştirir, aşırı ısınma riski yoktur ve kablo boyu kesilebilir, enerji tasarrufu sağlar.
Mineral izoleli (MI) kablolar, yüksek sıcaklığa ve kimyasal ortamlara dayanıklıdır, Ex-proof özellikli olup rafineriler, nükleer santraller gibi tehlikeli bölgelerde tercih edilir. Ayrıca, zonel (bölgesel) ısıtmalı kablolar, belirli bölgelerde sabit güç sağlayarak farklı sıcaklık gereksinimlerini karşılar; silikon veya PTFE izoleli kablolar ise esnek yapıları ve yüksek sıcaklığa dayanıklılıkları sayesinde laboratuvar, gıda endüstrisi ve hassas uygulamalarda kullanılır.
Isıtıcı Kablo (Heat Tracing) Nasıl Çalışır?
Isıtıcı kablolar, donma önleme ve sıcaklık kontrolü gereken birçok alanda kullanılır. Sabit wattlı kablolar boru hatları, zemin ısıtma ve oluk sistemlerinde yaygınken, kendinden regüleli kablolar boru hatları, oluklar, çatı sistemleri ve tank ısıtmasında enerji verimliliği sağlar. Seri dirençli kablolar uzun mesafeli ve endüstriyel dış ortam uygulamalarına uygundur. Mineral izoleli kablolar ise patlayıcı veya kimyasal riskli alanlarda güvenli ısıtma sağlar.
Çift iletkenli kablolar ve zonel kablolar, yerden ısıtma ve bölgesel ısı kontrolü gerektiren alanlarda kullanılırken, silikon veya PTFE izoleli kablolar hassas alanlarda, yüksek sıcaklıklara dayanıklı çözümler sunar. Bu kabloların sağladığı avantajlar arasında güvenli ve homojen ısı dağılımı, enerji tasarrufu, uzun ömür ve bakım gerektirmeyen yapılar bulunur. Uygulama sırasında doğru kablo tipi, güç yoğunluğu ve termostat/sensör kullanımı seçilerek maksimum verim ve güvenlik sağlanır.
Isıtıcı Kablo (Heat Tracing) Sistemleri Nedir? Kullanım Alanları ve Çalışma Prensibi
Endüstriyel tesislerde boru hatlarının, tankların, vanaların ve çeşitli proses ekipmanlarının belirli bir sıcaklıkta tutulması büyük önem taşır. Özellikle düşük ortam sıcaklıklarında akışkanların donması, viskozitenin artması veya proses sıcaklığının düşmesi üretim süreçlerinde ciddi problemlere neden olabilir.
Bu tür sorunların önüne geçmek için kullanılan en etkili yöntemlerden biri ısıtıcı kablo sistemleri, diğer adıyla heat tracing sistemleridir.
Isıtıcı kablo; elektrik enerjisini kontrollü şekilde ısı enerjisine dönüştürerek boru, tank, vana ve ekipman yüzeylerindeki ısı kaybını karşılayan elektrikli bir ısıtma çözümüdür. Doğru projelendirilen bir heat tracing sistemi, hem donmaya karşı koruma sağlar hem de proses sıcaklığının istenilen seviyede tutulmasına yardımcı olur.
CuPower olarak endüstriyel tesisler için ısıtıcı kablo seçimi, heat tracing projelendirme, kontrol sistemleri, izolasyon ve uygulama çözümleri sunuyoruz.
Boru Hatları
Donma koruma ve sıcaklık muhafazası
Tank ve Silolar
Proses sıcaklığının korunması
Yangın Tesisatları
Yangın borularında donma koruması
Su Hatları
Su tesisatlarında donma koruması
Kimya Tesisleri
Akışkan ve proses sıcaklığı kontrolü
Petrokimya
Endüstriyel proses hatları
Rafineriler
Yüksek performanslı heat tracing
Gıda Tesisleri
Proses sıcaklığının korunması
Heat Tracing Nedir?
Heat tracing, boru veya ekipman üzerinde meydana gelen ısı kaybının elektrikli bir ısıtma sistemi ile karşılanması işlemidir.
Türkçede elektrikli ısı izleme, boru ısıtma sistemi veya ısıtıcı kablo sistemi olarak da adlandırılabilir.
Bir heat tracing sisteminde ısıtıcı kablo genellikle boru hattına paralel veya projeye bağlı olarak spiral şekilde uygulanır. Kablonun oluşturduğu ısı boru yüzeyine aktarılır ve uygun izolasyon sayesinde ısı kaybı minimum seviyeye indirilir.
Sistemde ihtiyaç durumuna göre şu bileşenler kullanılabilir:
Isıtıcı kablo, Güç bağlantı kitleri, Sonlandırma kitleri, Termostat, Sıcaklık sensörü, Kontrol panosu, Bağlantı kutuları, Alüminyum bant, Montaj aksesuarları, Isı izolasyonu
Bu bileşenlerin doğru seçilmesi heat tracing sisteminin verimli ve güvenli çalışması açısından önemlidir.
Hangi Isıtıcı Kabloyu Kullanmanız Gerektiğinden Emin Değil misiniz?
Uygulamanıza uygun heat tracing sistemini belirlemek için teknik ekibimizle iletişime geçin.
Isıtıcı Kablo Nasıl Çalışır?
Isıtıcı kablo elektrik enerjisini direnç yoluyla ısı enerjisine dönüştürür.
Kablo borunun veya ekipmanın yüzeyine monte edildiğinde oluşan ısı metal yüzeye aktarılır. Böylece ekipmanın çevreye kaybettiği ısı dengelenir.
Örneğin dış ortam sıcaklığının -10 °C seviyelerine düştüğü bir tesiste boru içerisindeki suyun donmaması isteniyorsa, sistemin kaybettiği ısı hesaplanır.
Bu hesaplama yapılırken:
Boru çapı, Boru uzunluğu, Boru malzemesi, Minimum ortam sıcaklığı, Korunmak istenen sıcaklık, İzolasyon tipi, İzolasyon kalınlığı, Hat üzerindeki vana ve flanşlar, Rüzgâr ve dış ortam koşulları
gibi faktörler dikkate alınır.
Hesaplanan ısı kaybına göre uygun watt/metre değerine sahip ısıtıcı kablo seçilir.
| Kablo Tipi | Kullanım Alanı | Avantajı |
|---|---|---|
| Self-Regulating | Boru, tank, donma koruma | Sıcaklığa göre güç değişimi |
| Sabit Wattlı | Proses hatları | Sabit güç çıkışı |
| Seri Dirençli | Uzun hatlar | Uzun devre imkanı |
| Mineral İzoleli | Yüksek sıcaklık | Yüksek sıcaklık dayanımı |
Self Regulation Isıtıcı Kablo
Kendinden regüleli ısıtıcı kablo, boru hatlarında sıcaklık koruma ve donmaya karşı koruma için geliştirilmiş enerji verimli bir heat tracing çözümüdür. Ortam ve boru sıcaklığına göre güç çıkışını otomatik olarak ayarlayarak gereksiz enerji tüketimini azaltır.
150°C’ye kadar proses sıcaklığı koruması sağlar ve endüstriyel tesisler, yangın tesisatı boruları ve metal boru hatlarında güvenle kullanılabilir. 110–277 V gerilim seçenekleri ve farklı güç alternatifleri sayesinde çeşitli endüstriyel uygulamalara uyum sağlar.
Uzun devre mesafeleri, dayanıklı yapısı ve kolay uygulanabilir tasarımıyla proses sıcaklığı kontrolü ve boru donma koruması için güvenilir bir çözümdür.
Seri Dirençli Isıtıcı Kablo
Seri dirençli ısıtıcı kablo, uzun boru hatlarında sıcaklık koruma ve proses ısıtma uygulamaları için kullanılan güçlü bir heat tracing çözümüdür. Sabit ve kontrollü ısı çıkışı sağlayarak özellikle uzun devre mesafelerinde verimli çalışma sunar.
Endüstriyel tesisler, tanklar, boru hatları ve proses ekipmanlarında sıcaklığın korunması gereken uygulamalar için uygundur. Uzun hatlarda daha az enerji besleme noktası gerektirmesi sayesinde kurulum avantajı sağlar.
Dayanıklı yapısı ve yüksek sıcaklık performansıyla petrokimya, enerji, kimya ve ağır sanayi uygulamalarında güvenilir bir ısıtma çözümüdür.
Sabit Wattlı Isıtıcı Kablo
Sabit wattlı ısıtıcı kablo, hat boyunca sürekli ve dengeli güç çıkışı sağlayan güvenilir bir heat tracing çözümüdür. Boru hatları, tanklar ve proses ekipmanlarında sıcaklığın korunması ve donmanın önlenmesi amacıyla kullanılır.
Belirli bir watt değerinde sabit ısı üretmesi sayesinde kontrollü ve öngörülebilir performans sunar. Endüstriyel tesisler, su hatları, yangın tesisatları ve proses uygulamalarında farklı güç ve gerilim seçenekleriyle kullanılabilir.
Dayanıklı yapısı, düzenli ısı dağılımı ve geniş kullanım alanı sayesinde endüstriyel sıcaklık koruma uygulamaları için ekonomik ve etkili bir çözümdür.
Mineral İzoleli Isıtıcı Kablo (MI Kablo)
Mineral izoleli ısıtıcı kablolar yüksek sıcaklık gerektiren endüstriyel uygulamalarda kullanılabilir. Metal dış kılıfa ve yüksek sıcaklıklara dayanıklı yapıya sahip olan bu kablolar, uygun sistem tasarımı ve sertifikasyon ile ağır endüstriyel koşullarda kullanılabilir.
Özellikle:
Rafineriler
Petrokimya tesisleri
Yüksek sıcaklık proses hatları
Kimya tesisleri
Enerji santralleri
gibi alanlarda değerlendirilebilir.
Heat Tracing Nerelerde Kullanılır?
Heat tracing sistemleri çok geniş bir uygulama alanına sahiptir.
Boru Hatları
Endüstride ısıtıcı kablonun en yaygın kullanım alanlarından biri boru hatlarıdır.
Boru içerisindeki su, kimyasal, yağ veya diğer akışkanların donmasını önlemek ya da belirli bir sıcaklıkta tutulmasını sağlamak amacıyla elektrikli heat tracing kullanılabilir.
Isıtıcı kablo kaç watt olmalıdır?
Isıtıcı kablonun kaç watt olması gerektiği yalnızca boru uzunluğuna bakılarak belirlenemez. Boru çapı, minimum ortam sıcaklığı, korunmak istenen sıcaklık, izolasyon tipi ve kalınlığı, boru malzemesi ve uygulama alanı dikkate alınarak ısı kaybı hesabı yapılmalıdır. Bu hesap sonucunda gerekli W/m değeri belirlenerek uygun ısıtıcı kablo seçilir.
Kendinden regüleli ısıtıcı kablo nedir?
Kendinden regüleli ısıtıcı kablo, bulunduğu bölgenin sıcaklığına göre güç çıkışını otomatik olarak değiştirebilen özel bir heat tracing kablosudur. Sıcaklık düştüğünde daha fazla, sıcaklık yükseldiğinde ise daha düşük güç üretir. Bu özelliği sayesinde donma koruması, boru ısıtma, tank ve proses uygulamalarında enerji verimli bir çözüm sunar.
Isıtıcı kablo termostat olmadan çalışır mı?
Bazı ısıtıcı kablo türleri teknik olarak termostat olmadan çalışabilir; ancak birçok uygulamada termostat veya sıcaklık kontrol sistemi kullanılması tavsiye edilir. Termostat, ihtiyaç olmadığında sistemi kapatarak gereksiz enerji tüketimini azaltır ve istenilen sıcaklığın daha kontrollü şekilde korunmasını sağlar. Proses uygulamalarında uygun kontrol sistemi özellikle önemlidir.
Boruların donmasını önlemek için hangi ısıtıcı kablo kullanılır?
Boru hatlarında donma koruması için en sık kullanılan çözümlerden biri kendinden regüleli ısıtıcı kablodur. Kablo seçimi yapılırken boru çapı, boru uzunluğu, minimum dış ortam sıcaklığı, izolasyon kalınlığı ve korunmak istenen sıcaklık dikkate alınmalıdır. Uygun kablo gücü ısı kaybı hesabı sonucunda belirlenmelidir.
Isıtıcı kablo boruya nasıl uygulanır?
Isıtıcı kablo genellikle borunun dış yüzeyine doğrusal veya projeye göre spiral şekilde monte edilir. Kablo, uygun sabitleme bantları ile boruya tutturulur ve gerekli noktalara sıcaklık sensörleri yerleştirilir. Montaj tamamlandıktan sonra borunun üzeri uygun ısı izolasyonu ile kaplanır. Vana, flanş ve bağlantı noktalarında ilave kablo ihtiyacı proje hesabına göre belirlenir.
Heat tracing sistemi için izolasyon gerekli midir?
Çoğu heat tracing uygulamasında ısı izolasyonu gereklidir. Isıtıcı kablo boruya gerekli ısıyı sağlarken izolasyon bu ısının dış ortama kaybolmasını azaltır. Yetersiz veya hiç izolasyon kullanılmaması daha yüksek enerji tüketimine ve gerekli sıcaklığın korunamamasına neden olabilir. Bu nedenle heat tracing ve izolasyon sistemi birlikte projelendirilmelidir.
Isıtıcı kablo fiyatları neye göre değişir?
Isıtıcı kablo fiyatları kablonun tipine, metre başına gücüne, maksimum çalışma sıcaklığına, dış kılıf özelliklerine, sertifikasyonuna ve toplam ihtiyaç duyulan kablo uzunluğuna göre değişir. Kendinden regüleli, sabit wattlı, seri dirençli ve mineral izoleli ısıtıcı kabloların fiyatları birbirinden farklıdır. Ayrıca termostat, kontrol panosu, bağlantı kitleri, sensörler, aksesuarlar ve montaj maliyetleri toplam heat tracing sistemi fiyatını etkiler.
